一、共模電感的功效、基本原理

想必關于共模電感很多人也不生疏，可是對它的接線方法你是不是徹底了解呢？你的電源電路上的共模電感是不是接正確了？第一步大家來認識一下共模電感。

共模電感一個以鐵氧體磁芯為變壓器骨架的共模影響抑制元器件，它是由2個規格同樣、線圈匝數同樣的電磁線圈對稱性地線圈電感在同一個鐵氧體磁芯環狀變壓器骨架上，產生一個四端元器件，共模電感對交流電路起著阻攔的功效。關于軟件電感，大家一般見的比較多的便是UU型和EE型及其環形等。

在交流電頻率一定狀況下，電感量越大，其對交流電流阻攔能力越大，反過來電感量小其阻攔能力也小，它在電源電路之中抑制的是共模數據信號，共模電感的電感值能夠 用電量橋來精確測量。

二、共模電感在開關電源的運用

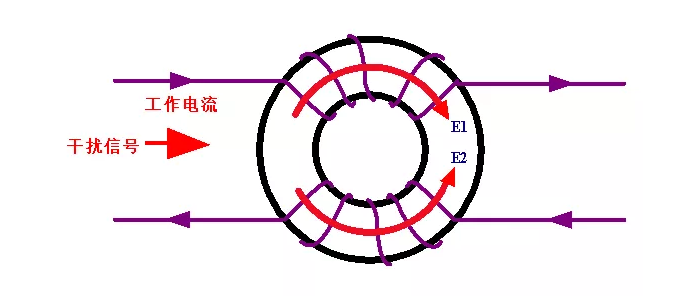

共模電感有時又叫共模扼流線圈，是由于它功效是具有抑制，多運用于開關電源電源電路中，組成各種各樣過濾器對EMI開展濾波器，抑制各種各樣髙速數據信號造成的無線電波向外發送，如下圖，電源電路中有一組并行處理路線，一切正常數據信號根據情況下基礎不受影響，可是當有共模電流量流過時，因為共模電流量的同向性，會在電磁線圈內造成同方向的電磁場而擴大電磁線圈的感抗，使電磁線圈主要表現為高特性阻抗，造成極強的減振實際效果，此刻共模電流量會被衰減系數，做到抑制影響的目地。

如下圖是開關電源前面一部分電路原理圖，在其中L1是共模電感，以便抑制共模影響，我們知道，共模數據信號是力度相同且相位差同樣的數據信號，它造成的噪音是對地噪音，是二根線各自對地的噪音，了解了共模噪音大家就了解共模電感就了解為何共模電感會接進交流一邊了。
